Chọn khe hở bên trong hoặc tải trước
Khe hở vận hành hoặc tải trước trong ổ trục ảnh hưởng đến ma sát, kích thước vùng tải và tuổi thọ mỏi của ổ trục. Sơ đồ 1 thể hiện mối quan hệ giữa các thông số này. Sơ đồ được khái quát hóa và dựa trên ổ lăn chịu tải trọng hướng tâm.
Đối với các ứng dụng thông thường, phạm vi khoảng cách hoạt động phải nằm trong vùng được khuyến nghị như trong sơ đồ 1.
Việc chọn khe hở bên trong ban đầu và Chọn tải trước mô tả các yếu tố ảnh hưởng phải được xem xét và cung cấp các phương pháp để bạn có thể tính toán khe hở bên trong ban đầu cần thiết để đạt được mức độ khe hở/tải trước mà ứng dụng của bạn yêu cầu.

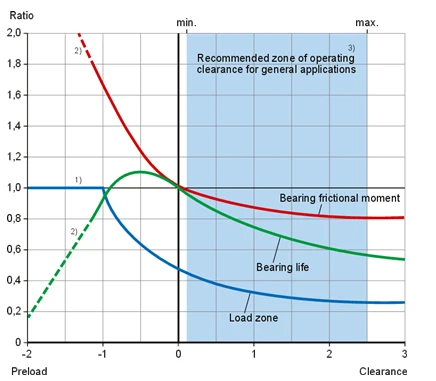

sơ đồ 1 - Khoảng trống vận hành hoặc tải trước so với tiêu chí vận hành chính
Khe hở bên trong của ổ trục (hình 1) được định nghĩa là tổng khoảng cách mà một vòng ổ trục có thể được di chuyển so với vòng kia theo hướng xuyên tâm (khe hở bên trong hướng tâm) hoặc theo hướng trục (khe hở trong trục).
Khe hở bên trong ban đầu là khe hở bên trong của ổ trục trước khi lắp.
Khe hở lắp là khe hở bên trong ổ trục sau khi lắp nhưng trước khi vận hành.
Khe hở vận hành là khe hở bên trong của ổ trục khi nó đang hoạt động và đã đạt đến nhiệt độ ổn định.
Trong hầu hết các ứng dụng, khe hở bên trong ban đầu của ổ trục lớn hơn khe hở vận hành của nó. Nguyên nhân là do tác dụng của:
sự can thiệp phù hợp với trục và/hoặc vỏ
sự giãn nở nhiệt của các vòng ổ trục và các bộ phận liên quan
Vòng bi phải có khe hở vận hành phù hợp để hoạt động tốt (Tầm quan trọng của việc chọn khe hở/tải trước chính xác).
Trong hầu hết các trường hợp, vòng bi yêu cầu một mức độ hở nhất định (Chọn độ hở bên trong ban đầu). Tuy nhiên, trong một số trường hợp, chúng có thể yêu cầu tải trước, tức là khe hở âm (Chọn tải trước).
Theo nguyên tắc chung:
Vòng bi phải có khe hở vận hành gần như bằng không.
Vòng bi lăn hình trụ, kim, hình cầu và CARB thường yêu cầu ít nhất một khoảng hở hoạt động nhỏ.
Vòng bi côn và ổ bi tiếp xúc góc phải có khe hở vận hành nhỏ, ngoại trừ trong các ứng dụng yêu cầu độ cứng cao hoặc điều khiển vị trí, trong trường hợp đó chúng có thể được lắp với một mức tải trước.
